天津工作服传动与辅助机构

2017/7/26

******节 经编机的驱动

     为适应不同原料、织物品种的要求,现代经编机从起动到正常运转需采用不同速度传动。在经编生产中根据所采用电动机的不同性能而有不同的变速方式。

      现代告诉经编机一般使用高启动转矩的电动机,其起动转矩一般不小于正常运转时的满载转矩的四分之三,以确保快速起动,使经编机在尽可能短暂时间内加速到全速运转状态,以减少开停车条痕的横列数,改善坯布的质量。

      经编机常用的变速方式有下列两种:(1)皮带盘变速(2)电动机变速

第二节 成圈机件的运转

     受电动机驱动的主轴只作单向的回转,要转化为成圈机件独特的运动方式,必须有赖于传动机构。成圈机件的传动机构除了使各成圈机件产生按一定规律且在时间上互相配合的成圈运动外,还应该做到运动平稳。经编机上采用的成圈机件传动机构一般有凸轮机构和偏心连杆机构两种。


一、凸轮传动机构

      凸轮机构的工作原理主要是利用具有一定曲线外形的凸轮通过转子、连杆而使成圈机件按照预期的规律进行运转。凸轮机构的特点是结构简单,紧凑,只要根据成圈机件运动曲线设计凸轮轮廓,就可使成圈机件实现各种预期的运动。因此凸轮机构被广泛用作成圈机件的传动机构,尤其是拉舍尔型经编机。经编机常用的凸轮一般有下列四种:


      1.单向凸轮 图18-1所示为单向凸轮机构简图。该凸轮机构在推程时(由小半径到大半径),靠凸轮推动从动件运动,而在回程时(由小半径到大半径),依靠从动件本身重量及弹簧拉力使从动件的转子紧贴于凸轮上。但随着车速的提高,从动件惯性增大,有时会超过弹簧拉力,造成转子不能紧贴凸轮表面,使它所传动的成圈机件不能始终按预期规律运动,影响成圈正常进行,故现已淘汰。

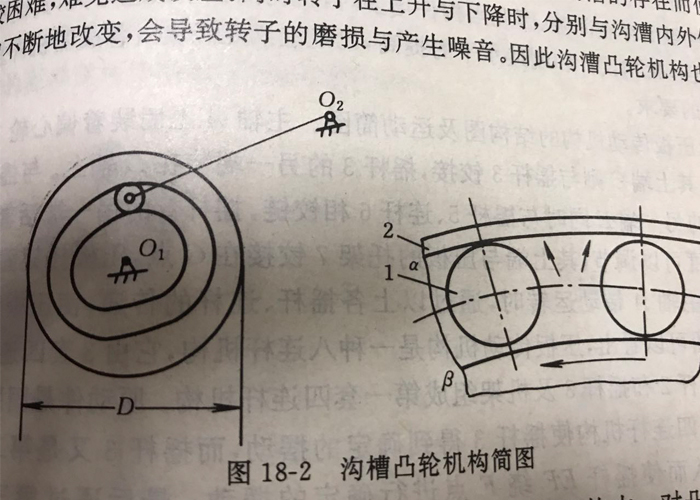

       2.沟槽凸轮 图18-2所示为沟槽凸轮机构简图。它废除了弹簧,从动件转子的上升与下降均由凸轮沟槽两边轮廓曲线的几何形状来保证,使从动件的运动获得有效的控制,以利车速的提高。但由于转子和沟槽两边的轮廓接触时,转速和转向是不同的,转子不能同时与内外轮廓相接触,否则转子就无法移动,同时加剧转子的磨损,因此,沟槽的宽度需大于转子的直径。这种型式的凸轮由于沟槽的存在而使其外廓增大,且因加工比较困难,难免造成误差。同时转子在上升与下降时,分别与沟槽内外侧面接触,因而使转子的转向不断的改变,会导致转子的磨损与产生噪音。因此沟槽凸轮机构也不宜用于高速经编机。

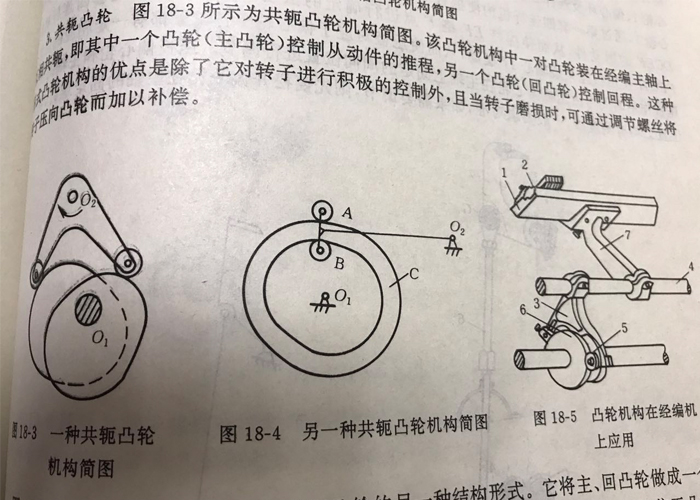

       3.共轨凸轮 图18-3所示为共轨凸轮机构简图。该凸轮机构中一对凸轮装在经编主轴上互相共轨,即其中一个凸轮(主凸轮)控制从动件的推程,另一个凸轮(回凸轮)控制回程。这种形式凸轮机构的优点是除了它对转子进行积极的控制外,且当转子磨损时,可通过调节螺丝将转子压向凸轮而加以补偿。


      图18-4所示的凸轮机构可看作共轨凸轮的另一种结构形式。它将主、回凸轮做成一个整体轮,即凸轨C的外表面起主凸轮的作用,内表面起回凸轮的作用。一对转子A、B位于凸轮的两侧。

      凸18-5表示凸轮机构在经编机上的应用实例。装有针蜡2的针床1固装在托架7上。而托架与叉形杠杆3上端都固定在针床摆轴4上。叉形杠杆下端两侧各装有转子5,分别与主轴上的主、、回凸轮6的外廓接触。当主轴回转时,凸轮6通过转子及叉形杠杆而使针床绕摆轴中心按一定运动规律摆动。
